一、綜合布線系統的內容和功能

綜合布線系統（Premises Distributed System,簡稱PDS)是采用標準化的語音、數據、圖像、監控設備，各線綜合配置在一套標準的布線系統上，統一布線設計、安裝施工和集中管理維護。綜合布線系統以無屏蔽雙絞線和光纜為傳輸媒介，采用分層星形結構，傳送速率高。還具有布線標準化、接線靈活性、設備兼容性、模塊化信息插座能與其他拓撲結構連接及擴充設備，

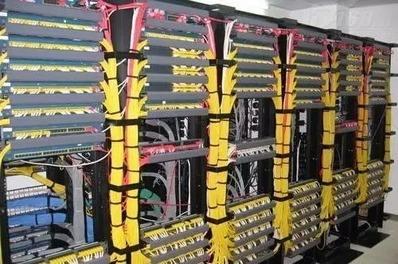

安全可靠性高等優點，使得系統的統一管理成為可能，也使每個信息點的故障、改動或增刪不影響其他的信息點，使安裝、維護、升級和擴展都非常方便，并節省了費用。綜合布線系統圖如圖5-3-5所示。

PDS與智慧大廈的發展緊密相關，是智慧大廈的實現基礎。智慧大廈具有舒適性、安全性、方便性、經濟性和先進性等特點，一般包括：中央計算機控制系統、樓宇自動控制系統、辦公自動化系統、通信自動化系統、消防自動化系統、保安自動化系統結構化布線系統等，它通過對建筑物的4個基本要素（結構、系統、服務和管理）以及它們內在聯系最優化的設計，提供一個投資合理、同時又擁有高效率的優雅舒適、便利快捷、高度安全的環境空間。結構化布線系統正是實現這一目標的基礎。

二、綜合布線施工階段的監理

1.網絡設備選型與系統集成需求分析

要根據計算機網絡技術的發展情況及業主網絡應用需求的變化，細化網絡方案，進一步弄青用戶對數據庫及Internet應用的要求，了解用戶數據量的大小、數據的重要程度、網絡應用安全性、可靠性及實時性等方面的要求。了解行業應用軟件對網絡服務器或特定計算機系統的要求。根據業主需求、已建成的綜合布線系統和資金狀況等因素，確定網絡選型、網絡系統平臺、網絡服務器品牌、網絡設備品牌及數量等。

2.綜合布線施工準備

審核承包商施工計劃、設備材料供應計劃、項目施工組織設計；組織召開設計、安裝、工程承包商的協調會，做好技術交底；審核設計院、承包商的系統深化設計圖；審核系統調試、驗收方案和人員培訓計劃；檢查網絡工程的施工環境如土建施工情況、土建工藝、孔洞預留及施工電源、安全、防火要求等。

3.綜合布線施工監理

定期組織召開工程例會，協調各方關系和進度；組織設備材料到貨開箱、驗收、移交，檢查設備材料的形式、規格、數量，測試電纜電氣性能和光纖特性；按施工計劃實施進度控制和工程量認可；協調綜合布線工程與其他工程間的進度關系；監控施工質量包括管線、線槽、橋架和機柜的安裝質量，電纜、光纜布放及線纜終結情況等，并對隱蔽工程驗收；監督承包商對信息點逐點測試，測試符合合同要求和相關技術標準。

4.綜合布線驗收

對綜合布線工程的質量進行全面檢驗，按一定比例抽驗測試電纜電氣性能，包括線對、長度、衰減、近端串?dāng)_（兩端都應測試）及設計中特殊規定的測試內容；測試光纖特性，如衰減、長度等；清點、交接技術文件，考核工程質量，確定驗收結果。

5.網絡設備安裝與系統集成調試運行

對網絡設備及系統軟件到貨驗收，監控設備安裝工藝、施工進度，根據實際施工情況，協助系統集成商解決可能出現的問題，確保工程如期進行。組織單體設備性能測試、網絡應用測試，包括網絡應用軟件配置是否合理、各種網絡服務是否實現、網絡安全性及可靠性是否符合合同要求等，敦促系統集成商完善在測試過程中出現的各種問題。簽署認可測試報告。監督網絡系統集成性能測試，包括丟包率、錯包率、網絡線速、碰撞統計、幀故障等，形成詳細的網絡性能測試報告。組織實施系統試運行。審核系統操作規程、設備管理方案。審核與確認試運行記錄。
